Styrkeberegning av damp- og kondensatrør

Utfordringen

‍‍Ensonor skulle føre en ny damp- og kondensatledning fra et fyrhus og inn i en kulvert, og trengte dokumentasjon på at rørsystemet tåler de termiske og mekaniske belastningene gjennom hele driftsområdet. Damp føres ved 195 °C og 13 barg, kondensat ved 120 °C og 1 barg, og systemet faller inn under trykkdirektivet (PED 2014/68/EU). RESAB ble engasjert for å utføre styrke- og spenningsberegning og dimensjonere røropphengene.

Vår leveranse

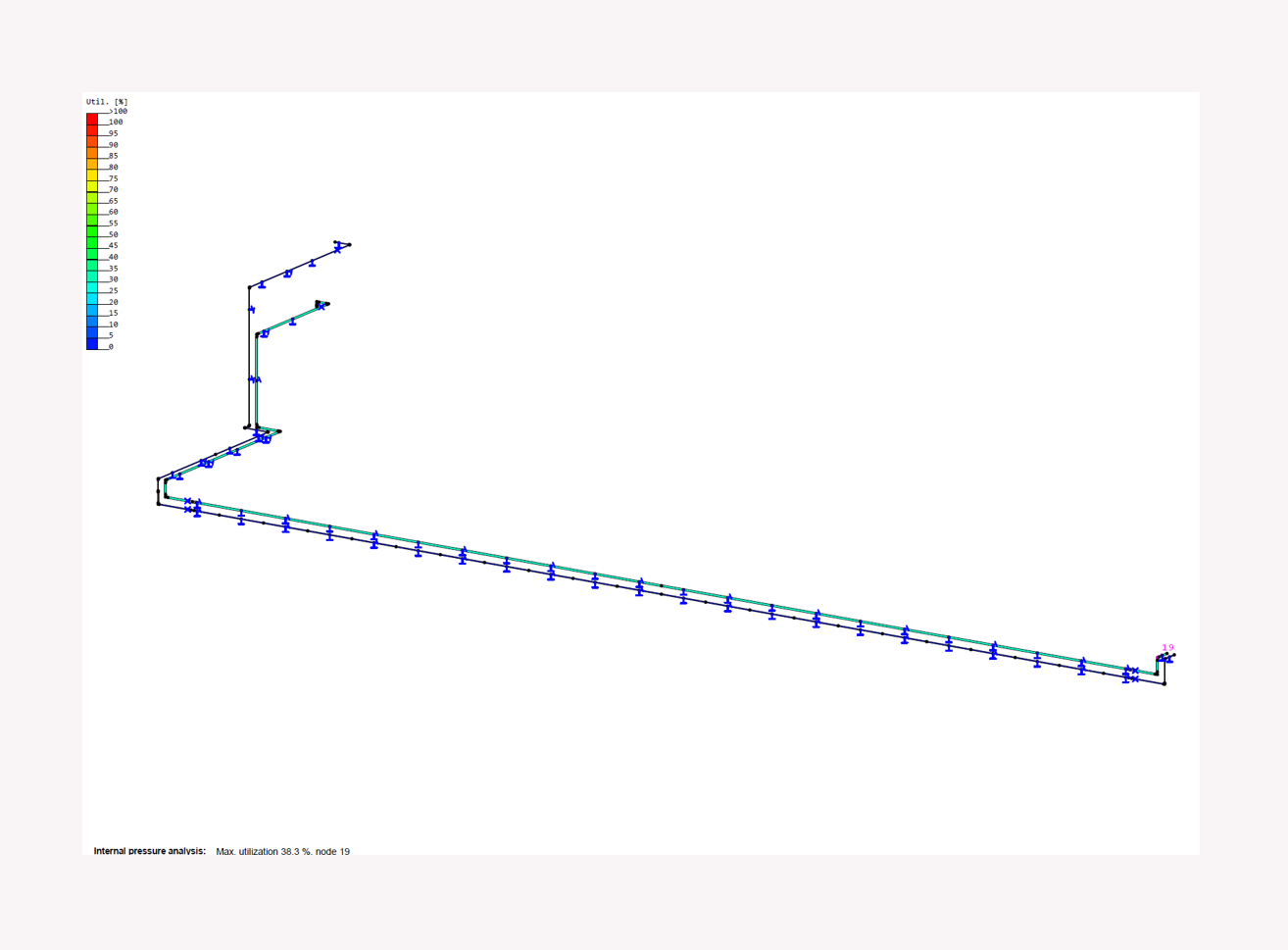

Vi modellerte hele rørstrekket fra flens i fyrhus til endeflens i kulvert i ROHR2, og analyserte spenninger, krefter og bevegelser for de aktuelle lastkombinasjonene etter EN 13480-3.

Leveransen omfattet:

• Komplett pipe stress-modell av damp- og kondensatledningen
• Spennings- og bevegelsesanalyse for termiske og mekaniske laster
• Dimensjonering av kompensator og røropphengene med understøttelsestegning
• Beregningsrapport som underlag for videre godkjenning av anlegget

Analysen viste at rørsystemet tilfredsstiller kravene i EN 13480-3 og trykkdirektivet.

Ensonor fikk dermed et dokumentert og verifiserbart underlag for bygging og videre godkjenning av anlegget.
